规格: 80g
型号： 302
净重： 40g＋40g/套 （24套/箱）
可同种或异种粘接
组成与组份
哥俩好牌改性丙烯酸酯胶是以甲基丙烯酸酯为主、配以增韧剂、补强剂、稳定剂、引发剂、阻聚剂等，通过先进工艺合成的双组份（A、B）反应型胶粘剂。

【应用与适用】

◆ 本品为结构胶粘剂，主要用于刚性粘接，可用于钢、铁、铝、铝合金、钛、不锈钢、ABS、PVC、尼龙(聚酰氨)、聚碳酸酯、有机玻璃（聚甲基丙烯酸酯）、钢化玻璃、聚酯树脂、聚氨酯、水泥、陶瓷、木材、层压板等同种或异种之间的粘接。
◆ 粘接玻璃制品，初始强度较好，但由于玻璃膨胀系数较大，有时会自动脱落。
◆ 不适用于雪花铁、紫铜、黄铜、锌、赛璐珞、聚四氟乙烯、聚烯烃、聚硅氧烷等制品的粘接。
◆ 对于挠性粘接效果不理想。
◆ 主要应用于以下几方面：汽车，摩托车，机械，化工管道，贮罐，木工家具，灯具铭牌，日常生活，科研等。

【使用方法】

◆ 粘结面的处理：
○ 打磨，打磨可除去表面不坚实的附着物，增加粘接面的粗糙度，增大粘接面积，加大胶体与被粘面的镶嵌作用，使粘接强度增大。
○ 脱脂，如粘接部分受力较大，可以用丙酮、氯仿等溶剂脱脂，以适当提高粘接强度。

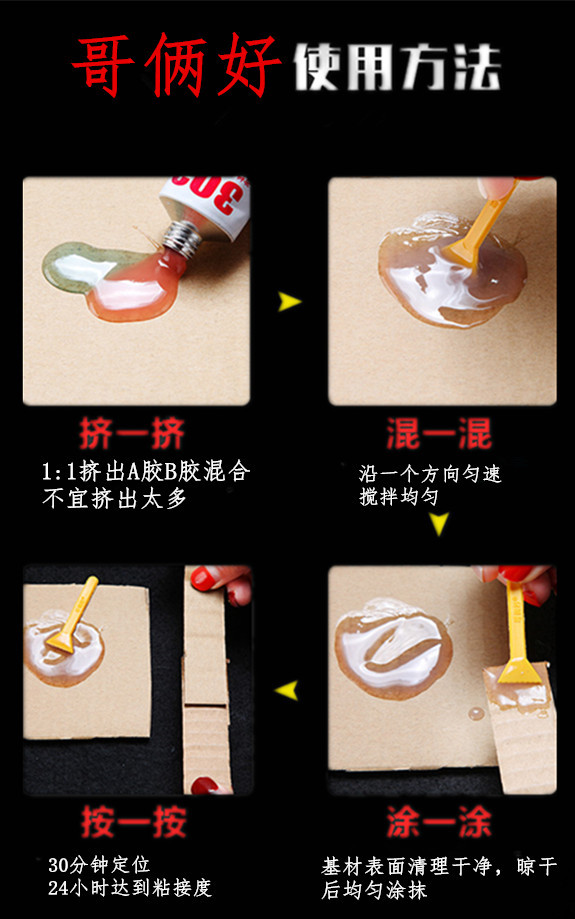

◆ 粘接：
○ 常规粘接?航辰用娲斫嗑唬碅、B 1:1用涂胶片混合后3分钟内（室温）涂胶，指压下粘接，5～10分钟定位，30分钟达到使用强度，24小时后达强度。
○ 连接：如粘接面过小，不足以承受载荷，可以考虑补接，即加强对接，可以在胶缝外表面补上一块相应材料，以增大粘接面积。
○ 缠接：对接以后，外表面以棉布、纤维布、薄铁皮等涂胶缠绕。此方法适用于弯曲应力作用的部位。
○ 堵漏：
○油箱渗漏的应急修补。砂纸打磨，用肥皂擦在渗漏处，暂时止漏。涂胶后可用棉布等按住，防止胶液流淌，如温度过低，可适当加热，使其快速固化。
◇ 机体裂纹修补。在裂纹端点钻止裂孔，防止裂纹延伸。处理被粘面，涂上胶液，粘上一层玻璃布，再涂一次胶，再粘一层玻璃布，一般三层即可，玻璃布由里到外、由小到大可显得美观。

【注意】要在上一层胶固化后，再涂下一层，每层厚度小于一毫米为宜。
◇ 孔洞的修补。用直径稍大一些的钻头钻孔，再割一段长度稍长于孔深，直径稍小于孔径的铁棒（间隙0.5－1毫米）。铁棒表面处理后，粘入孔内（胶液中可加入铁红、铁粉、铝粉等填充物，以减小收缩，增加密闭性）。
◆ 如粘接不理想，须重新粘接，清除固化胶时可采用以下方法
○ 如粘接件强度允许，可以用击打方法使其脱落。
○ 如粘接件耐温性较好，可加热到120℃以上，适当加力即可。
○ 如粘接物耐溶剂性较好，可用丙酮、苯类、氯代烃等溶剂浸泡，待其溶解即可。

【性能与特点】

◆ 室温快迅固化，5－10分钟定位，30分钟可达使用强度，24小时后达强度。
◆ 使用方便，不需严格计量，如两组分可分别涂刷，可延长适用期。
◆ 剪切、冲击、剥离强度高，综合性能好，钢/钢常温拉剪强度＞20MPa；冲击强度＞2.0KJ/m2。
◆ 可进行油面粘接。只需打磨，无需脱脂，强度无明显降低。
◆ 耐酸碱介质性好，耐水性好，耐油性甚佳。
◆ 耐湿热和大气老化，耐久性好。
◆ 清除容易。
◆ 用途广泛。
◆ 耐高低温，充分固化24小时后，在－60℃至120℃下仍可使用。
◆ 电性能好，介电强度15kV/mm，介电常数3.0，耐热等级B级。
◆ 耐老化性能好。表1中给出了15℃-27℃两个月不同材质在不同介质中的老化程度。
◆ 耐久性。耐久性与使用条件、使用环境有关，具体情况可以下列实验做参考。
○ 抚顺地区，户外经四年，不承受载荷（铝～铝），强度保持率＞50%。
○ 室温，不承受载荷（铝～铝），水中浸泡六个月，强度保持率＞90%。
○ 沸水中，不承受载荷（铝～铝），一周后取出冷却测量，强度保持率＞95%。
